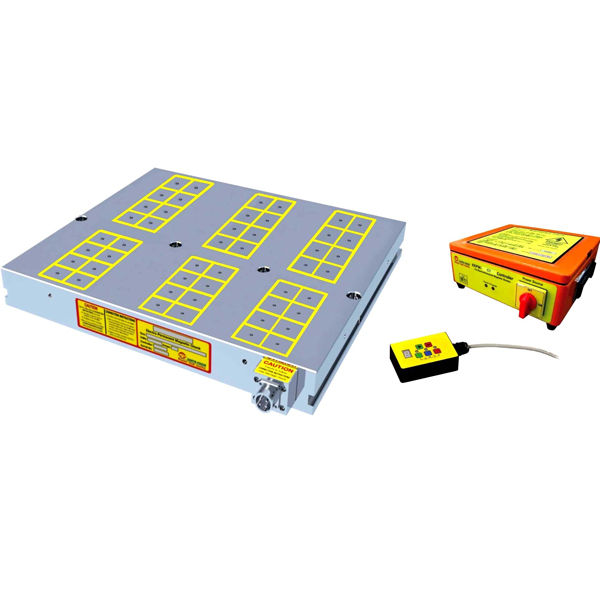

磁極尺寸 50X50 mm,、磁幅高度 25 mm ,、磁力1250±5% kgf/4個磁極

用途及適用范圍

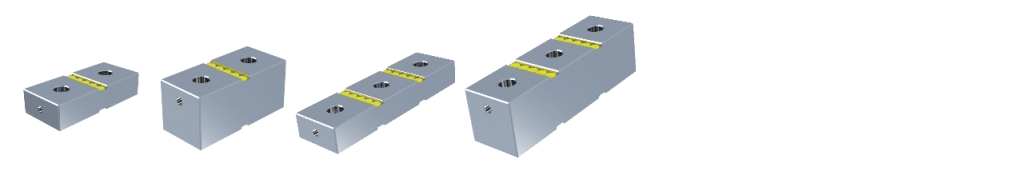

特別附件-導磁軟爪 EEPM-IB 系列

適用于中、大型工件之切削加工使用,。
適用于中,、大型龍門機臺規劃設計。
為避免因磁極減少造成吸力不足及震刀情況發生,，工件長,、寬尺寸至少須覆蓋20個磁極以上，厚度至少要高于40mm,，以確保磁盤使用品質與安全,。
配合導磁軟爪或彈簧軟爪使用，可做更多功能之工件夾持加工,。(配件應用詳細請參閱特別附件說明）

•

•



  單位:mm

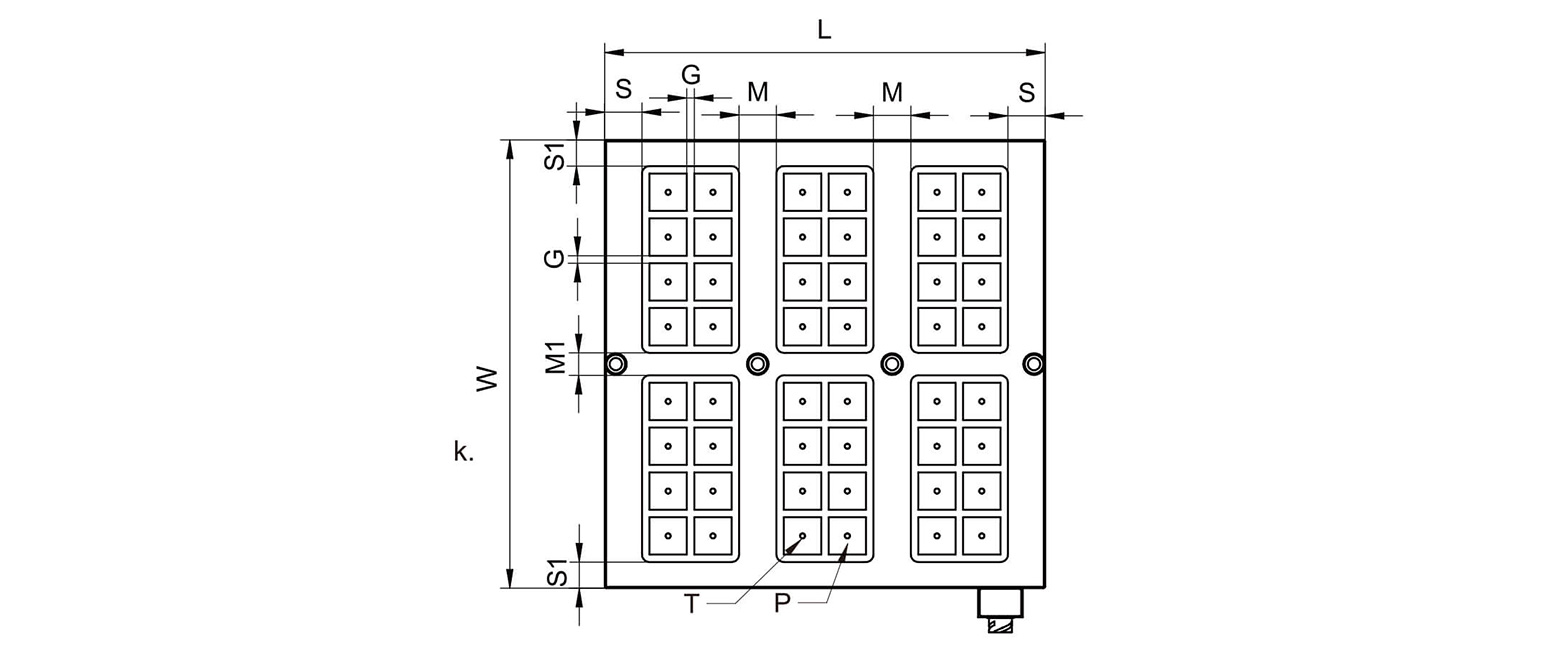

  型號	尺寸								磁距 G	磁極 P	磁極數	總吸力 kgf ±5%	磁盤凈重	電壓 (單相)	電流 AMP	控制器 (已含)	電壓 (單相)	電流 AMP	控制器 (已含)
  	W	L	S	S1	M	M1	T	高度
  EEPM-50100BF	480	990	50	30	60	40	M8	60	10	50×50	60	18750	143kg	磁盤 DC 220V 控制器 AC 220V / 480V	31A	C2	磁盤 DC 380V 控制器 AC 380V / 440V	18A	C2
  EEPM-6060BF	600	590	50	35	50	30					48	15000	196kg		30A	C2		12A	C2
  EEPM-6080BF	600	810	55	35	60	30					64	20000	246kg		33A	C2		18A	C2
  EEPM-60100BF	600	990	50	35	60	40					70	21850	191kg		25A	C4		14A	C2
  EEPM-8080BF	755	810	55	42.5	60	50					80	25000	239kg		23A	C4		14A	C4
  EEPM-100100BF	1000	1000	55	60	60	65		70			120	37500	469kg		33A	C4		21A	C4
  EEPM-150150BF	1500	1500	75	55	100	50					300	93750	1054kg		29A	C12		15A	C12

  (本系列接受訂制特殊規格)

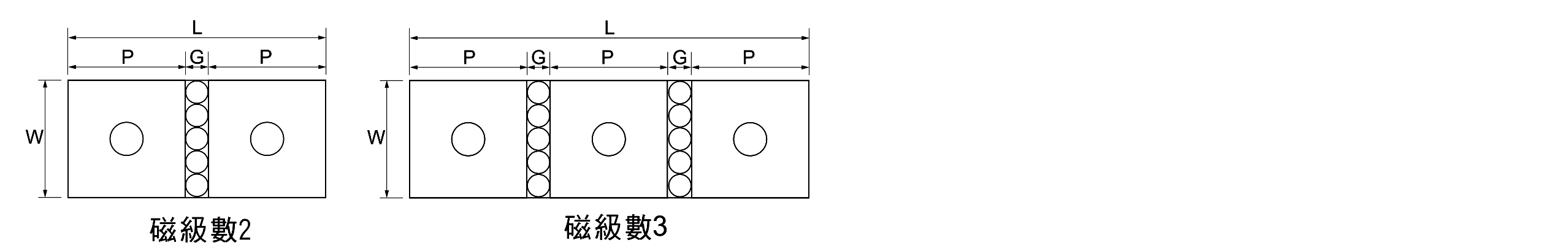

  • 規格





    單位:mm

    型號	磁極數	W	L	高度	P	G
    EEPM-IB225B	2	50	110	25	50	10
    EEPM-IB325B	3	50	170	25	50	10




    型號	磁極數	W	L	高度	P	G
    EEPM-IB250B	2	50	110	50	50	10
    EEPM-IB350B	3	50	170	50	50	10
